একটি সিলিকন ট্রানজিস্টর (যার h_fe=100) ব্যবহার করে একটি কালেক্টর টু বেস বায়াস সার্কিট ডিজাইন করুন। উক্ত সার্কিটের V_CC এর মান হচ্ছে 15V এবং dc বায়াস শর্তগুলো হলো: V_CE =5V এবং $I_C$ = 5mA

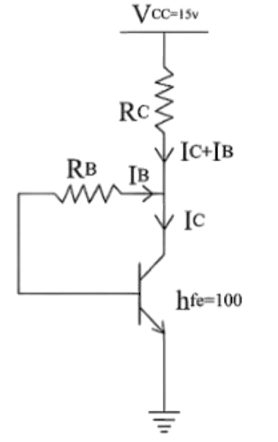

নিম্নে সিলিকন ট্রানজিস্টর ব্যবহার করে একটি কালেক্টর টু বেসবায়াস সার্কিট ডিজাইন করা হলো দেওয়া আছে,

Vcc = 15V
VCE = 5V
Ic = 5mA
hfe = 100
⇒ $\dfrac{I_C}{I_B}=100$
⇒ $\dfrac{5}{I_B}=100$

⇒ $I_B = 0.05 \text{ mA}$

∴ $I_E = I_C + I_B = (5 + 0.05)\text{ mA} = 5.05\text{ mA}$

এখন, চিত্রে KVL প্রয়োগ করে পাই,
$-15 + (I_C + I_B)\times R_C + V_{CB} = 0$
⇒ $-15 + 5.05R_C + 5 = 0$
⇒ $R_C = \frac{10}{5.05}\,\text{k}\Omega = 1.98\,\text{k}\Omega \approx 2\,\text{k}\Omega \;(\text{Ans.})$

আবার,
$-V_{CC} + R_C(I_C + I_B) + I_B R_B + V_{BE} = 0$
⇒ $-15 + 10 + 0.05R_B + 0.7 = 0$
⇒ $R_B = \frac{4.3}{0.05}\,\text{k}\Omega$

∴ $R_B = 86\,\text{k}\Omega \;(\text{Ans.})$
