Rectifier কাকে বলে? কত প্রকার ও কি কি? হাফ ওয়েভের সার্কিট অংকন কর।

রেকটিফায়ার (Rectifier) : যে ইলেকট্রনিক সার্কিট বা যন্ত্রের মাধ্যমে পরিবর্তী বিদ্যুৎ প্রবাহকে (AC) একমুখী বিদ্যুৎ প্রবাহে (DC) রূপান্তর করা হয়, তাকে রেকটিফায়ার বলে। এই প্রক্রিয়াটিকে বলা হয় রেকটিফিকেশন বা একমুখীকরণ। এতে মূলত সেমিকন্ডাক্টর ডায়োড (Diode) ব্যবহার করা হয়।

রেকটিফায়ার প্রকারভেদ : গঠন এবং কার্যপদ্ধতির ওপর ভিত্তি করে রেকটিফায়ার প্রধানত ২ প্রকার। যথা :

• হাফ-ওয়েভ রেকটিফায়ার (Half-Wave Rectifier) : এটি ইনপুট AC সিগন্যালের কেবল অর্ধেক সাইকেলকে ডিসি-তে রূপান্তর করে। এতে মাত্র ১টি ডায়োড ব্যবহৃত হয়।
• ফুল-ওয়েভ রেকটিফায়ার (Full-Wave Rectifier) : এটি ইনপুট AC সিগন্যালের সম্পূর্ণ সাইকেলকেই ডিসি-তে রূপান্তর করে। এটি আবার দুই ভাগে বিভক্ত :
• সেন্টার-ট্যাপড (Center-Tapped) ফুল-ওয়েভ রেকটিফায়ার: (এতে ২টি ডায়োড ব্যবহৃত হয়)।
• ব্রিজ (Bridge) ফুল-ওয়েভ রেকটিফায়ার : (এতে ৪টি ডায়োড ব্যবহৃত হয়)।

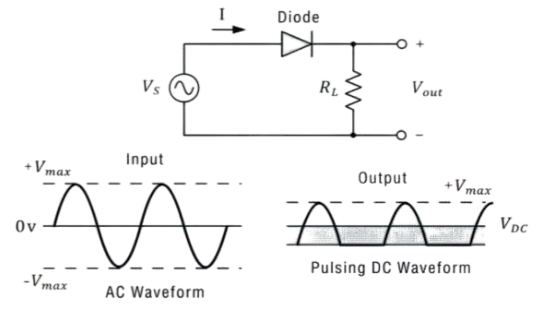

হাফ-ওয়েভ রেকটিফায়ার-এর সার্কিট চিত্র
নিচে একটি আদর্শ হাফ-ওয়েভ রেকটিফায়ার সার্কিটের চিত্র দেওয়া হলো, যেখানে একটি স্টেপ-ডাউন ট্রান্সফরমার, একটি ডায়োড এবং একটি লোড রেজিস্টর (R₁) যুক্ত থাকে:
