(Practical: Drawing of Zenithal Equidistant Projection)
প্র.অ. ১ঃ ২০০,০০০,০০০ স্কেলে নিচে একটি মেরুদেশীয় সমদূরবর্তী অভিক্ষেপ অঙ্কন করা হলো-
মানচিত্রে পৃথিবীর ব্যাসার্ধ == ১.২৫" [আমরা জানি, পৃথিবীর প্রকৃত গড় ব্যাসার্ধ ২৫০,০০,০০০"।

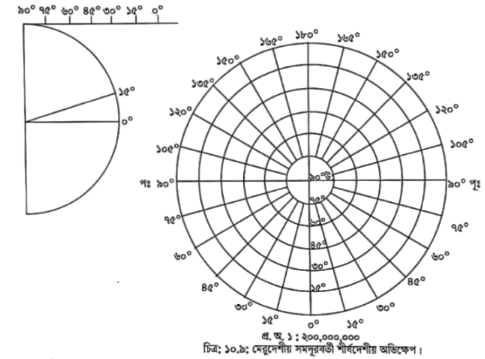

মেরুদেশীয় সমদূরবর্তী শীর্ষদেশীয় অভিক্ষেপ
প্রথম চিত্র: ১.২৫" ব্যাসার্ধ নিয়ে একটি বৃত্তাংশ অংকন করি। চাঁদার সাহায্যে বৃত্তাংশে এবং চিহ্নিত করি। চিহ্নিত মেরুবিন্দুতে একটি স্পর্শক অংকন করা হলো। এরপর এর রৈখিক ব্যবধান বা ০.৩২" পরিমাপ নিয়ে স্পর্শকটিকে মেরুদেশীয় শীর্ষক বিন্দু () হতে ডান দিকে পরপর ৬টি অংশে ভাগ করে ৯০° হতে অবস্থান নির্দেশ করতে হবে। এগুলো অক্ষরেখা অংকনের জন্য ব্যাসার্ধের পরিমাপ নির্দেশ করে।
দ্বিতীয় চিত্র: একটি উল্লম্ব রেখা নিতে হবে। এরপর উক্ত উল্লম্ব রেখার মধ্যবিন্দুকে কেন্দ্র করে প্রথম চিত্রের ৯০° হতে পর্যায়ক্রমে এর দূরত্ব নিয়ে বৃত্ত এঁকে অক্ষরেখাগুলো অংকন করি। এরপর চাঁদার সাহায্যে সমব্যবধানে কোণগুলো অংকন করে দ্রাঘিমারেখাগুলো নিতে হবে। দ্রাঘিমারেখাগুলোর মান লেখার সময় মূল মধ্যরেখার মান ধরে যথাক্রমে পূর্ব দিকে প্রভৃতি লিখে সবশেষে ১৮০° পূর্ব এবং মূলমধ্যরেখার পশ্চিম দিকে প্রভৃতি লিখে সবশেষে ১৮০° পশ্চিম দ্রাঘিমারেখা নির্দেশ করা হলো। অবশ্যপূর্ব এবং ১৮০° পশ্চিম একই দ্রাঘিমারেখা। সর্বশেষে অভিক্ষেপের উপরে অভিক্ষেপের নাম ও নিচে প্র. অ. ১: ২০০,০০০,০০০ লেখা হলো।
মানচিত্র অভিক্ষেপ- মোহা: আনিছুর রহমান ও মোঃ আব্দুর রাজ্জাক-স্যারে লেখা বই
